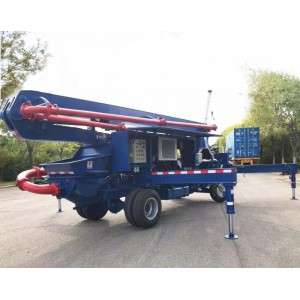

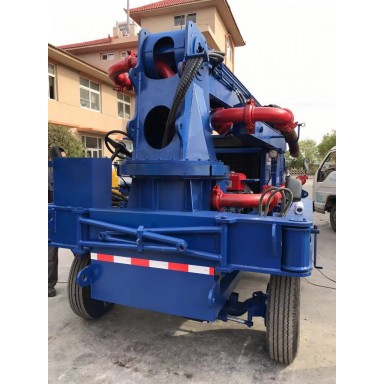

混凝土泵 混凝土泵车 天泵车 14米天泵 ZHBTB40R-14型号 小天泵
ZHBTB40R-14主要技术性能参数
|
Items 项目内容 |
Units 单位 |
Parameters 参数 |
||
|
ZHBTB40R-14 |
||||
|
Whole performance of machine |
整机性能 |
Max.theo. concrete output 理论混凝土输送量 |
m3/h |
40 |
|
Max.concrete pumping pressure(H. /L.) 泵送混凝土压力(高压/低压) |
MPa |
10 |
||
|
Distribution valve type 分配阀形式 |
|
S管阀 S Valve |
||
|
Concrete cylinderdiameter×stroke 混凝土输送缸缸径×行程 |
mm |
Ф180×1300 |
||
|
Hopper capacity×feeding height料斗容积×上料高度 |
L×mm |
500×1300 |
||
|
臂架垂直高度 |
m |
15.4 |
||
|
布料半径 |
m |
13 |
||
|
大臂长度 |
m |
6.5 |
||
|
大臂仰角 |
° |
90 |
||
|
小臂长度 |
m |
6.5 |
||
|
小臂仰角 |
° |
235 |
||
|
砼输送管 |
m |
125*3 |
||
|
砖塔回转角度 |
° |
200 |
||
|
支腿打开宽度 |
m |
5.5 |
||
|
布料杆控制方向 |
|
手动 |
||
|
Outlet diameter 出料口直径 |
mm |
Ф150 |
||
|
Power system |
动力系统 |
Diesel engine model 主机柴油机型号 |
|
潍柴WP4G110E220 |
|
Electrical engineering power 额定功率 |
kW |
82 |
||
|
Rotate speed 额定转速 |
r/min |
2200 |
||
|
行走柴油机 |
|
常柴L32 |
||
|
|
|
行走柴油机功率 |
|
32HP |
|
|
|
轮胎 |
|
4*8.25*16 |
|
Hydraulic system |
液压系统 |
Circuit type液压油路形式 |
|
Open circuit 开式回路 |
|
Pumping system pressure 泵送系统油压 |
MPa |
31.5 |
||
|
Mixing system pressure 搅拌系统油压 |
MPa |
6-8 |
||
|
Capacity of oil tank 液压油箱容积 |
L |
370 |
||
|
Other parameters |
其它参数 |
Max.aggregate diameter 允许骨料粒径 |
mm |
30 |
|
Inside diameter of delivering pipe混凝土输送管内径 |
mm |
Ф125 |
||
|
Dimensions：length×width×height 外形尺寸：长×宽×高 |
mm |
7500x2200x2920 |
||
|
Total weight 总质量 |
kg |
6500 |
||
主要配置
|
Name名称 |
Items内容 |
|
|
|
ZHBTB40R-14 |
|
||
|
|
Diesel engine model 柴油机型号 |
潍柴WP4G110E220 |
|
|
|
Circuit type 液压系统油路形式 |
Double hydraulic open loops with two pumps 开式双泵双回路 |
|
|
|
Main hydraulic pump 主油泵 |
川崎K3V112 |
|
|
|
Main valve and control valve block主阀及控制阀块 |
Beijinghuade 北京华德 |
|
|
|
Agitator motor搅拌马达 |
济宁 |
|
|
|
Pumping cylinder 泵送油缸 |
Φ100/80×1300 |
|
|
|
Concrete cylinder 混凝土缸 |
Φ180×1300 |
|
|
|
Spectacles wear plate and cutting ring眼睛板、切割环 |
Wear 耐磨 |
|
|
|
Lubrication system 润滑系统 |
Manual lubrication pump/double-distributor 手动润滑泵、双线分配器 |
|
|
|
Mixing auto-reverse 搅拌自动正反转 |
Have 有 |
|
|
|
Remote control遥控器 |
无线 |
|
|
|
Radiator冷却器 |
Air-cooled风冷 |
|
节油、动力强及使用寿命长。整机采用智能化作业，而且它具有与电机泵不一样的工作环境（在无电源的工作环境下工作）。
的泵送能力、更快的泵送速度、更少的堵管现象、更高的性价比。
自行走混凝土地泵 18KW行走柴油动力
40柴油混凝土地泵
